SRW-01 - podłączenie Somfy Rollixo

Sterownik rolet
sheepi
Posty: 3
Rejestracja: pn cze 29, 2020 4:18 pm

wt cze 30, 2020 12:21 pm

Witam wszystkich,

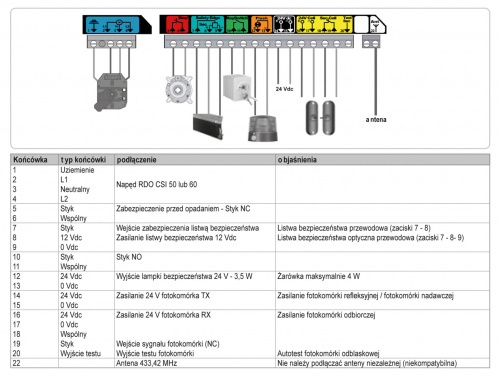

czy uda mi się podłączyć SRW-01 do centrali Somfy Rollixo? Poniżej schemat listwy centralki.
Obrazek

Piny 1, 2, 3 i 4 to zasilanie silnika SIMU 230 V. Na zaciskach L1 i L2 (odpowiednio 2 i 4) pojawia się zasilanie po uruchomieniu bramy. Co dla mnie dziwne niezależnie czy silnik kręci w lewo czy prawo to napięcie jest na obu zaciskach jednocześnie.
Brama jest też sterowana poprzez przełącznik monostabilny ale to realizuje osobny przełącznik podłączony do zacisków 10 i 11, więc sam moduł zamela nie będzie obsługiwał żadnego fizycznego przełącznika. Pod zaciski 10 i 11 podłączone jest również radio Nice Oxi za pośrednictwem adaptera radiolinii eldrim el_SM.

Byłbym wdzięczny za wskazówki jak podłączyć moduł, ewentualnie podpowiedź jakim innym modułem zamela można sterować tak podłączonym silnikiem.
Awatar użytkownika
pzygmunt
Posty: 8732
Rejestracja: wt sty 19, 2016 9:26 am
Lokalizacja: Paczków
Kontaktowanie:

wt cze 30, 2020 12:36 pm

A1 - 15
A2 - 14
11 - 11
14 -10


IN1/2 oraz A2 do zewnętrznego czujnika otwarcia np. kontaktron chyba, że znajdziesz tam jakiś sygnał (24vcd), który się pojawia w zależności od tego czy brama jest otwarta czy zamknięta.
sheepi
Posty: 3
Rejestracja: pn cze 29, 2020 4:18 pm

wt cze 30, 2020 3:42 pm

Dzięki za tak szybką odpowiedź ale nie bardzo rozumiem zapis

A1 - 15
A2 - 14
11 - 11
14 -10

to numery zacisków? Co oznacza lewa kolumna? A1, A2, 11, 14? Prawa 15, 14, 11, 10 to zaciski na centrali jak rozumiem? 14 i 15 na centrali to zasilanie 24V. Nie bardzo rozumiem, do których zacisków SRW mógłbym je podłączyć... Sposób w jaki próbuje zrozumieć Twój zapis wydaje się być bez sensu. Rozjaśnisz mi ten zapis?
Awatar użytkownika
pzygmunt
Posty: 8732
Rejestracja: wt sty 19, 2016 9:26 am
Lokalizacja: Paczków
Kontaktowanie:

wt cze 30, 2020 3:53 pm

Widzisz.... zgłupiałem. Napisałeś wyraźnie, że SRW, a ja czytam "SBW" :/
SRW do tego się nie nadaje. Użyj SBW
sheepi
Posty: 3
Rejestracja: pn cze 29, 2020 4:18 pm

wt cze 30, 2020 3:55 pm

Czy przypadkiem nie piszesz o SBW a nie SRW?

Właśnie doczytałem. Dzięki
ODPOWIEDZ

Wróć do „ZAMEL SRW-01”
