Brama Wiśniowski Integrum (Chamberlain ML500) i Zamel SBW-01/02

[tomaszd]

Cześć, po udanej integracji SBW-02 z bramą wjazdową FAAC, chciałbym zasuplować bramę garażową Wisniowski Integrum (Chamberlain ML500), przy czym interesuje mnie użycie modułu Zamel, nie chcę "kombinować" z Yunshan.

Instrukcja obsługi https://www.instrukcjaobslugipdf.pl/cha ... instrukcja

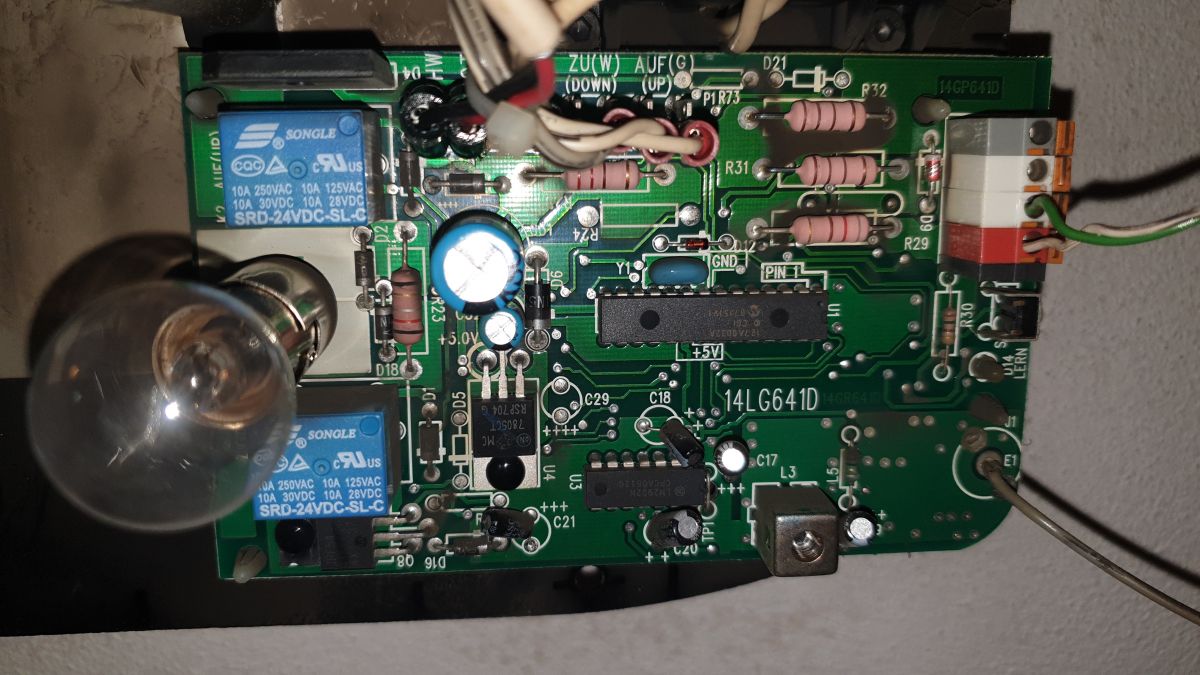

Płytka wygląda tak:
https://ster-tronic.pl/files/image/Ster ... _0__1_.JPG
https://obrazki.elektroda.pl/4999680600_1579852423.jpg
https://obrazki.elektroda.pl/7730319300_1344366119.jpg
https://obrazki.elektroda.pl/9339823000_1344366121.jpg

Chciałbym znać stan bramy (otwarta, częściowo otwarta, zamknięta). Czy jest to w ogóle możliwe i jeśli tak, to jak to podłączyć? Z góry dziękuję za porady.

[Mirosław F.]

Daj zdjęcie tego złącza 4-stykowego dlatego że z instrukcji nic nie wynika.

[pzygmunt]

Na płycie jest transformator 24V i być może jakoś można się pod niego podpiąć. Jeśli nie to pozostaje zewnętrzny zasilacz. Są tam też zaciski i wg instrukcji któreś z nich odpowiadają za sterowanie. Instrukcja jednak precyzyjnie nie określa które. Należałoby przyjrzeć się temu złączu. Może są tam jakieś symbole. Ewentualnie spróbowałbym wysłać zapytanie do producenta. Czujniki otwarcia raczej tylko pod zewnętrzne kontaktrony.

[lukedunn]

Witam,
Jestem całkowitym nowicjuszem i chciałbym wrócić do tematu bramy Integrum - do tej kości z czterema wyjściami mam podłączony zewnętrzny przycisk otwierania bramy - rozumiem, że to właśnie w te zaciski powinienem podłączyć wyjścia 11 i 14 (+21/24 w przypadku dwóch bram) z mojego SBW-02?
Z góry dziękuję za odpowiedź.

[pzygmunt]

Tak

[lukedunn]

dziękuję za szybką odpowiedź.
czekam zatem na zasilacz zewnętrzny i podłączam
